Компания "Электрик" выполнила работы по монтажу функционального контура заземления для частотных преобразователей производственного цеха по производству оконных систем WINTECH Украина,ООО Маядо по адресу: Украина, Киевская обл., Броварской р-н, с.м.т. Велика Димерка,ул. Промислова, 38.

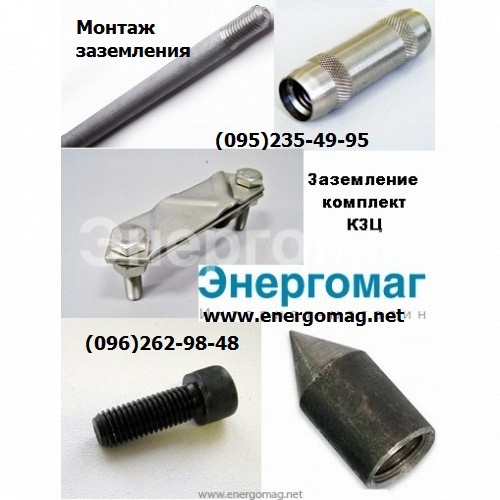

В качестве глубинного заземлителя мы
применяли заземляющие оцинкованные стержни с покрытием цинком КЗЦ , длиной 1,5м . На каждом конце этих стержней нанесена
холоднокатаная резьба, предназначена для соединения с помощью муфт. Для
облегчения забивания оба конца высокопрочных соединительных муфт
снабжены резьбовыми насадками и скошены.
Данная методика позволяет забивать глубинные заземлители при
использовании вибромолота, с постепенным наращиванием от 1,5м до 32м.,
сопротивление которых уже не зависит от погодных условий. Мы получаем
стабильное и низкоомное сопротивление растеканию основных заземлителей
на протяжении всего срока службы контура не менее 30 лет.
Выполненные работы:
1. Обследование существующего состояния заземляющего устройства(контура заземления) на объекте и выдача экспертных заключений.
2. Подготовка технического задания на разработку рабочего проекта заземления.
3. Разработка рабочего проекта контура заземления.
4. Согласования рабочего проекта.
5. Поставка комплектов для монтажа Заземления.
6. Выполнение монтажных работ.
7. Проведение электрических измерений и подготовка исполнительной документации на контур заземления.
Назначение системы модульно-штыревого заземления:
Построение долговечного, надёжного заземляющего устройства(контура заземления) со стабильными электрическими параметрами, для обеспечения:
Области применения:
Системы заземления по технологии Энергомаг используются для организации и ремонта всех видов заземляющих устройств при строительстве и реконструкции различных объектов:
Достоинства:
- модульный принцип построения (установка вибромолотом путем постепенного наращивания);
- возможность установки глубинных заземлителей;
- минимальная площадь контура заземления;
- значительное уменьшение объемов подготовительных земляных работ;
- удобство и технологичность монтажа;
- высокая стойкость к почвенной и электролитической коррозии (срок службы ЗУ минимум 20 лет);
- минимальные эксплуатационные затраты;
- сопротивление контура заземления, не зависит от погодных условий;
- система сертифицирована в Украине.
Преимущества для заказчика:
- монтаж в стеснённых условиях (подвальные помещения, коммуникационные колодцы);
- в грунтах с высоким удельным сопротивлением (песок, глина, каменистые, суглинок);
- монтаж в местах, где недопустимо
нарушение разного рода покрытий (асфальт,тротуарная плитка,
забетонированные площадки предприятий и т. д.);
Предоставление полного комплекта документов на заземляющее устройство (паспорт контура заземления):
- схема заземляющего устройства;
- акт скрытых работ на заземление;
- протокол измерений сопротивления заземления ;
