В данной статье рассказывается об устройстве автоматического выключателя на примере модульного автомата, так как именно он чаще всего используется быту для защиты от коротких замыканий и перегрузок электропроводки.

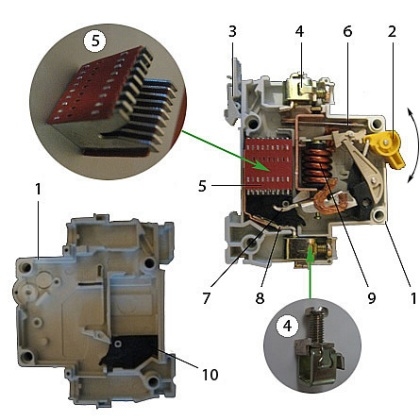

Устройство автоматического выключателя:

Основные элементы автомата это корпус 1, изготовленный из термостойкой пластмассы, рукоятка из пластика 2, предназначенная для его включения и выключения, а также фиксатор 3, необходимый для защелкивания выключателя на DIN-рейке.

Принцип работы устройства заключается в следующем:

Когда автомат включается, напряжение, идущее на верхнюю винтовую клемму 4, направляется через биметаллическую пластину 6 и обмотку соленоида 9 на подвижный контакт 7, а затем на нижнюю винтовую клемму, в ней подключен «отходящий» провод – нагрузка.

Защитное отключение автомата состоит в том, что когда срабатывает механизм расщепления, подвижный контакт 7 размыкается. Механизм расщепления может быть приведен в действие двумя способами.

В первом случае, ток, идущий через автомат, неожиданно резко увеличивается, то есть происходит короткое замыкание и возникает магнитное поле. Оно втягивает сердечник и тем самым активирует механизм расцепления.

Во втором случае, через автомат проходит ток со значением, превышающим допустимое, биметаллическая пластина 6 нагревается и от этого изгибается, отчего также происходит расщепление контактов.

И в том, и в другом случае во время расцепления контактов возникает дуга, для нейтрализации которой в автоматическом выключателе имеется дугогасительная камера – совокупность металлических пластин особой формы, параллельные друг к другу.

Также в устройстве имеется специальная металлическая пластина 10, которая предохраняет корпус автомата от прогорания.
