Как выбрать стабилизатор напряжения

Шаг 1. Измерение напряжения в сети дома:

производятся измерения  фазного  и линейного напряжения, несколько раз в течении суток на протяжении нескольких дней. По результатам измерения выбирается модель стабилизатора с подходящим диапазоном входного напряжения. Диапазон входных рабочих напряжений стабилизатора. Это уровни напряжения сети, при которых стабилизатор включается и на его выходе появляется напряжение. Крайне важная характеристика  стабилизатора, т.к. если напряжение в Вашей сети не попадает в этот диапазон приобретенного стабилизатора, от него не будет абсолютно никакого толка. Например, если у Вас в сети 130 В, а рабочий диапазон стабилизатора начинается со 145 В, он просто не будет функционировать. Диапазон гарантированной стабилизации. Это значения напряжения сети, при которых на выходе стабилизатора гарантируется напряжение 220 В ± n % (например, 220 ± 5% или 220 ± 10 %). Сравнив эти параметры с паспортными данными подключаемого электрооборудования и имея данные о колебаниях напряжения в сети, можно сделать вывод, подойдет ли та или иная модель стабилизаторадля работы с Вашей электросетью.


Шаг 2. Выбор мощности стабилизатора:



Стабилизатор напряжения.купить,Киев,Одесса,Днепропетровск,Харьков

произвести замеры потребляемой мощности в сети токовыми клещами по той  же схеме как и замеры напряжения в сети. Но вероятно Вы не сможете точно определить потребление вашей нагрузки поскольку данным методом практически невозможно измерить пвые токи ввиду их короткой длительности (порядка 1-5сек);
второй вариант - расчетный. Как рассчитать требуемую мощность стабилизатора? Стабилизатор можно устанавливать для стабилизации напряжения, как отдельного взятого оборудования, так и всего объекта в целом. Это зависит от конкретных требований и возможностей. Чтобы сделать выбор модели стабилизатора напряжения по критерию необходимой мощности, нужно рассчитать суммарную мощность, потребляемую нагрузкой. Мощность, потребляемую конкретным устройством, можно узнать из паспорта или инструкции по эксплуатации. Иногда потребляемая мощность вместе с напряжением питания и частотой сети указывается на задней стенке прибора или устройства. При подсчете мощности, потребляемой устройством, следует учитывать так называемую полную мощность. Полная мощность - это вся мощность, потребляемая электроприбором, она состоит из активной мощности и реактивной мощности, в зависимости от типа нагрузки. Активная мощность всегда указывается в ваттах (Вт), полная - в вольт-амперах (ВА). Устройства - потребители электроэнергии зачастую имеют как активную, так и реактивную составляющие нагрузки. Активная нагрузка. У этого вида нагрузки вся потребляемая электроэнергия преобразуется в другие виды энергиии (тепловую, световую и т. п.). У некоторых устройств данная составляющая является основной. Примеры - лампы накаливания, обогреватели, электроплиты, утюги и т. п. Если их указанная потребляемая мощность составляет 1 кВт, для их питания достаточно стабилизатора мощностью 1кВА. Реактивные нагрузки. Все остальные. Они, в свою очередь, подразделяются на индуктивные и емкостные. Пример - устройства, содержащие электродвигатель, электронная, бытовая техника. Полная мощность в вольт-амперах и активная мощность в ваттах связаны между собой коэффициентом COS(Fi). На приборах, имеющих реактивную составляющую нагрузки, часто указывают их активную потребляемую мощность в ваттах и COS(Fi). Чтобы подсчитать полную мощность в ВА, нужно активную мощность в Вт разделить на COS(Fi). Например: если на дрели написано 600 Вт и COS(Fi)=0,6, это означает, что на самом деле потребляемая инструментом полная мощность будет равна 600/0,6=1000 ВА. Если COS(Fi) не указан, для грубого расчета активную мощность можно разделить на 0,7. Высокие пусковые токи. Любой электродвигатель в момент включения потребляет энергии в несколько раз больше, чем в штатном режиме. В случае, когда в состав нагрузки входит электродвигатель, который является основным потребителем в данном устройстве (например, погружной насос, холодильник), его паспортную потребляемую мощность необходимо умножить на 3, во избежание перегрузки стабилизатора в момент включения устройства. Рекомендуется выбирать модель стабилизатора с 20% запасом от потребляемой мощности нагрузки. Во-первых, Вы обеспечите щадящий режим работы стабилизатора , тем самым, увеличив его срок службы, во-вторых, создадите себе резерв мощности для подключения нового оборудования;

еще один вариант который используется очень часто и как показала практика не зря. Смотрим на ток автоматического выключателя на входе к счетчику и согласно этому подбираем стабилизатор   с мощностью соответствующей этому автомату.


Шаг 3. Выбор типа стабилизатора :

электромеханические стабилизаторы- плавное регулирование. Коррекция напряжения осуществляется с помощью трансформатора и электродвигателя. Достоинство электромеханического стабилизатора - высокая точность поддержания выходного напряжения, низкая стоимость. Недостатки такого стабилизатора- постоянный шум работающего электродвигателя, отслеживающего колебания напряжения на 2-3 В (которое в наших сетях - постоянное явление), износ механических частей, низкая скорость регулирования из-за инерционности двигателя. Предположим, напряжение в сети низкое 170 В, электромеханический стабилизатор его повышает. Где-то отключили мощную нагрузку и напряжение сети нормализовалось, т.е. скачком повысилось до 220 (регулярно бывает). На выходе такого стабилизатора сразу будет 270 В пока "задумчивый электромеханический стабилизатор" не сообразит - а это минимум 1.5-2 секунды. Что за это время у Вас сгорит?.. Высокая точность регулирования не компенсирует все недостатки электромеханических стабилизаторов, т.к. практически для всех электроприборов допустимы колебания напряжения питания ± 7-10 %.

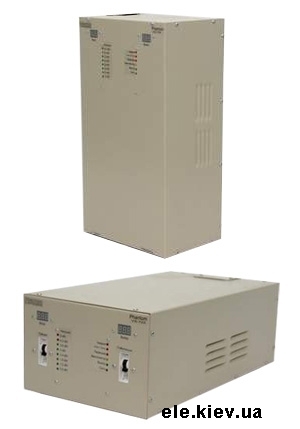

 электронные стабилизаторы - ступенчатое регулирование симисторной схемой. Поддержание напряжения на выходе стабилизатора осуществляется за счет ступенчатого переключения обмоток автотрансформатора. Переключение автоматическое (порядка 20мс), осуществляется с помощью симисторов. Количество ступеней у таких стабилизаторов бывает 7, 16, 32. Более подробные технические характеристики симисторных стабилизаторов напряжения смотрите в каталоге и еще в сводной таблице всех производимых моделей;

электронные стабилизаторы со ступенчатым регулированием напряжения автотрансформатора с помощью быстродействующих реле, регулирование выходного напряжения в которых осуществляется за счет коммутации отводов обмоток автотрансформатора.

 отдельно стоит вопрос борьбы с таким явлением, как мигание света из-за колебаний напряжения. Дело в том, что человеческий глаз замечает изменение освещенности при резком колебании напряжения в сети всего на 1% за время 0.02 сек. Обеспечить такую скорость реакции  стабилизатора   непросто, поэтому от резких колебаний напряжения сети полностью не защищает даже высокоточный стабилизатор, здесь надо искать виновника мигания света. Возможно, им является плохой контакт, но чаще всего такие проблемы создает сварка. Но и после установки стабилизатора   возможно свет будет мигать поскольку в ступенчатых стабилизаторах регулировка происходит ступенчато а это видно на лампах накаливания, решением этой проблемы есть использование энергосберегающих ламп которые не реагируют на этот фактор.

Шаг 4. Трехфазный или однофазный стабилизатор :

 если у Вас однофазная сеть, то выбор очевиден модели однофазной серии стабилизатора;

если сеть - трёхфазная то возможна установка трехфазного стабилизатора. В данном случае рекомендуем использовать три однофазных стабилизатора . Недостатком такого варианта заключаются в большей стоимости оборудования, но как известно «скупой платит дважды...». При несимметричной нагрузке в фазах можно на разные фазы устанавливать разные как по мощности так и по классу стабилизации однофазные стабилизаторы . Еще это позволяет обойти особенность трёхфазных стабилизаторов, а именно при пропадании одной из фаз входной сети на выходе трехфазного стабилизатора   наблюдается присутствие напряжения уровня 150-200В за счет работы трехфазного трансформатора и наводки этого напряжения в его обмотках. Также необходимо отметить, что в случае ремонта демонтируется только тот модуль который вышел со строя а не весь комплект оборудования, это позволяет значительно упростить процедуру сервиса.

Вот кратко о основных критериях выбора стабилизатора напряжения.
