Ремонт кабеля в стіні, клеммники WAGO нові, з'єднання кабеля

Нові швидкі лінейні з’єднувачі проводів ВАГО 2773-2401 та 221-2401 створені для наступних ситуацій які виникають у роботі кожного електрика.

Ситуація №1- потрібно наростити проводи бо вони короткі, Наприклад коли черновий електромонтаж у квартирі виконувався до штукатурки і в результаті кабель короткий.Знайома ситуація?

Встановлення вимикача у такому випадку-ще той геморой!А прохідний? А перехрестний? А дімер?

Послідовність дій з клемниками ВАГО дуже проста-зняти 10 мм ізоляції з дроту

На підготовлені проводи потрібної вам довжини надіти з'єднувачі ВАГО та потім підключити до кабелю

Підключаємо вимикач, на все про все пішло 3 хвилини

Класичні клеми ваго  не дуже підходять для такого випадку, бо займають місце та потребують більше часу для подальшого встановлення вимикама у підрозетник,а наскрізні клеми ВАГО саме те,що потрібно.

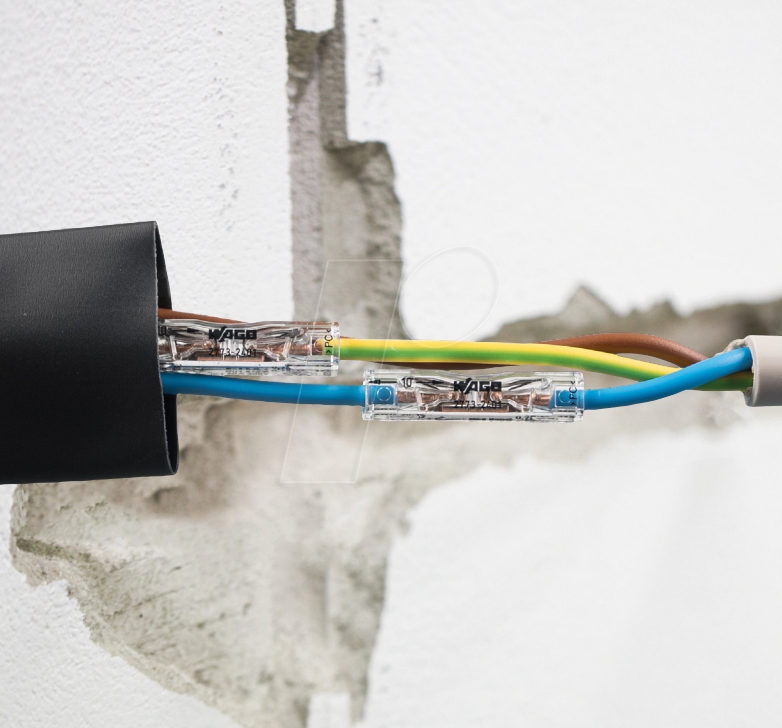

Ситуація №2-потрібно з'єднати жили кабелю який знаходиться у стіні. І знову ВАГО допоможе нам у цьому випадку.

Тут теж все не складно,знімаємо верхній шар ізоляції (головне не пошкодити при цьому внутрішню ізоляцію), потім знімаємо ізоляцію з жил.

Надягаємо термоусаджувальну трубку для подальшої ізоляції кабелю в стіні

Піддключаємо  лінейні з'єднувамі ВАГО з однієї та іншої строни.

Як ви бачите з'єднання дуже надійне,навіть при прикладанні зусилля на розрив

Далі трубка (довжина її має бути достатньої для перекривання з'єднувачів),термоусаджуємо і ось результат.

Швидко,компактно. І головне надійно. І не потрібно бути суперелектриком, мати навики пайки,аппарат для зварювання та інше обладання.

На всю роботу при наявності з'омника ізоляції та пальника піде 10-15 хвилин.

Тепер стосовно якості такого з'єднання клемами ВАГО. Номінальний струм на які розраховані клеми 32А,максимально можливий переріз проводу 4 кв.мм.

Враховуючи що всередині клем є суцільна пластина,опір такого з'єднання фактично однаковий з опором суцільного проводу.

Витягти провід навіть з клеми яка має затискачі досить складно,можете при нагоді самі перевірити.

Наступна Ситуація №3-потрібно виконати ремонт кабелю у стіні,який має різну довжину жил(наприклад одна відгоріла).

Тут клема ВАГО 2773-2401 просто допомагає вийти зі складної ситуації  дуже легко

Встановлюєте клеми на одну сторону кабелю,а для короткої жили підбираєте потрібну довжину після того як приєднали цілі жили,для того щоб зробити максимально однакову довжину усіх жил та термоусаджувальна трубка рівно лягла на місця з`єднання,з'єднуєте дроти, перевіряєте надійність підключенння.

Трубку нагріваєте, до речі бажано встановлювати клеєву трубку для кращої ізоляції.

Ось вам результат роботи  клемм ВАГО -надійно та культурно!

Альтернатива у такому випадку я думаю тільки пайка, коли кабель знаходиться у стіні  та ще й добряче попрацював-виконати таку роботу не просто

Йдемо далі,де ще вам у нагоді може стати ВАГО?

Це з'єднання монолітного проводу та багатожилки.Така задача з ВАГО стає дуже простою,знімаєте ізоляцію вставляєте багатожильний  дріт з одніє сторони та моноліт з іншої.

Прозорість клемм ВАГО дозволяє побачити та оцінити надійність контактного з’єднання.

При потребі можете відкрити клему та від'єднати дріт.

ВАГО 221-2401також допоможуть з’єднати або наростити багатожильні проводи типу ПВС.

А для тимчасових з’єднань багатожильних проводів-це мабуть єдине надійне рішення.

Якщо потрібно,то у ВАГО є спеціальні площадки та коробки для розміщення лінейних з’єднувачів.

Ще корисне застосування швидких з’єднувачів ВАГО у електрощитах. Це коли один з проводів виявився коротким (наприклад великий електрощит і відбулися зміни у електричній схемі) та провід не дотягується до нульової шини.

Робота займає 2 хвилини,а результат такий самий якби ви паяли або встановлювали клемник на дінрейку який займає більше місця та коштує дорожче.

Перевагаю використання швидких  клемників ВАГО є надійність контактного з'єднання, займає мало місця та немає необхідності у спеціальному інструменті.

Проста перевірка правильної довжини зачищення ізоляції завдяки показаній на клемнику відстані.З’єднувач займає не багато місця для використання завдяки надзвичайно малим розмірам (всього 29 мм).

Проста перевірка правильного підключення провідника за допомогою прозорого корпусу. Підключіть провід та готове.

Як не крути,а німці є німці.

Ну от здається по цій темі і все,але ще більше дивіться на ютуб каналі Енергомаг
