Заземлення опор зовнішнього освітлення

Зовнішнього освітлення  готові сучасні рішення.

Електропостачання та заземлення зовнішнього освітлення має дуже велике значення! Чому?

Тому що, ми з вами кожного дня ходимо повз опори освітлення, які можуть стати джерелом небезпеки у будь-яку мить.

Зараз для зовнішнього освітлення переважно використовуються світлодіодні світильники 2-х класів.

У чому різниця між ними? У тому що корпус світильника1-го класу повинен бути обов’язково заземлено за допомогою заземлюючого PE-провідника,а другий клас має двойну ізоляцію і корпус заземлювати не потрібно

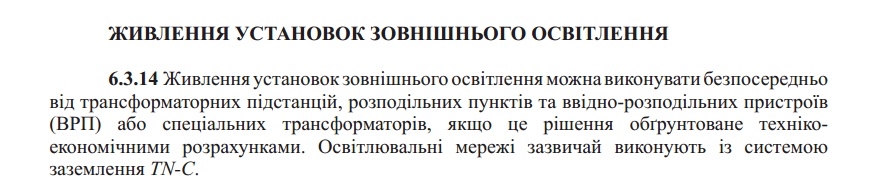

Що говорить ПУЕ? А у п.6.3.14 йдеться що освітлювальні мережі зазвичай виконують із системою заземлення ТN-С.

І цей пункт викликає запитання, як підключити світильник 1 класу, до системи заземлення ТN-С, у якій присутній тільки суміщений PEN-провідник,а простими словами нульовий провід і ніякого заземлення немає і не може бути.

Можна зробити тільки занулення,яке заборонено ти ми ж ПУЕ,а яку небезпеку несе занулення ви можете подивитися у відео:

Яке технічне рішення, а головне правильне і сучасне пропонують інженери СІКАМ Україна?

Ще зауважу, що такі рішення мають застосовуватися в не залежності ,від того це освітлення приватного будинку чи вулиці великого міста.

Чому я акцентую на цьому вашу увагу? Тому що досить часто «майстрами на всі руки» нехтуються правила, буцім то, приватний будинок або квартира це ж не завод і у побуті ці правила не працюють

Не слухайте ці байки-безпека ваших рідних і ваша безпека має бути на першому місті!!

Як себе убезпечити від таких майстрів? Дуже просто, задавайте їм побільше запитань і якщо ви раптом почуєте відповідь на зразок «зробимо як книжка пише»,а не посилання на правила та норми- зразу відмовляйтеся від таких спеціалістів

Повернемося до технічних рішень СІКАМ Україна для мереж освітлення з використанням СІПу.

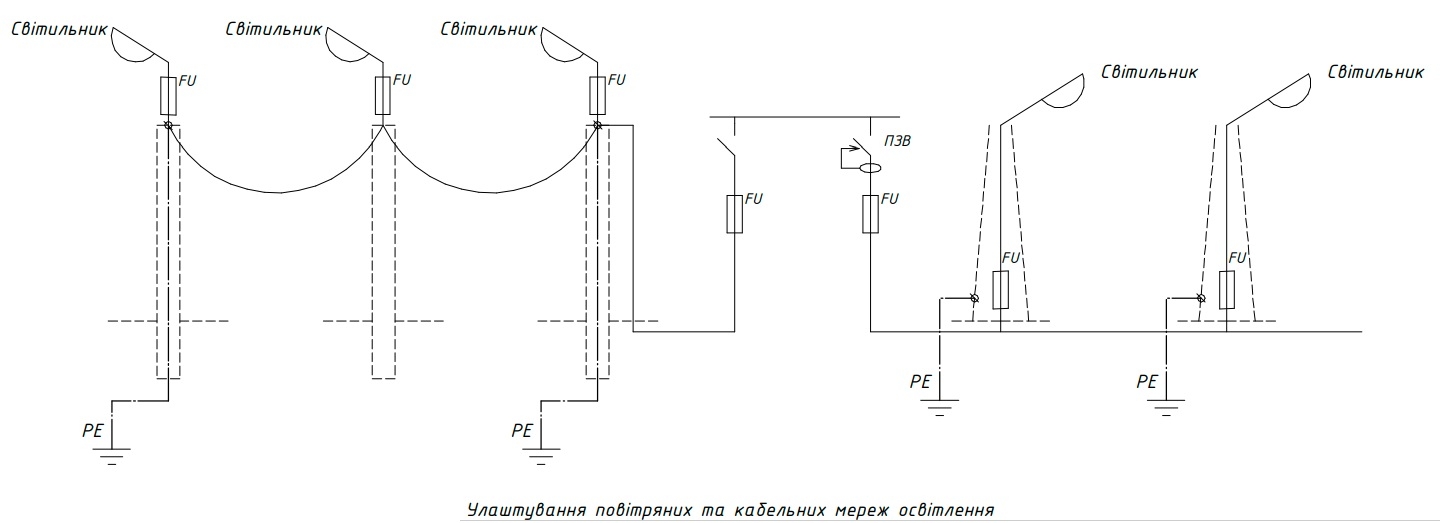

А вони пропонують наступне, для світильників 1 класу, це приєднання фазного проводу за допомогою затискача з запобіжником, нульовий провід приєднується за допомогою звичайного затискача СІП, а корпус світильника приєднується за допомогою плашкового затискача до металоконструкції опори

На опорах з повторним заземлювачем, а згідно ПУЕ через певну відстань має бути повторне заземлення нульового проводу, приєднання світильника схоже за винятком заземлення світильника який приєднується до контуру повторного заземлення

Для світильника 2-го класу-класичне приєднання фази та нуля за допомогою затискачів

У цьому проектному рішенні є декілька цікавих особливостей

Перше це застосування запобіжників у фазному проводі для світильника на кожній опорі,це дає змогу забезпечити селективність захисту.

Складність полягає саме в тому, що  досить важко підібрати автоматичний вимикач який одночасно забезпечує захист від короткого замикання і не буде спрацьовувати під час ввімкнення світлодіодних світильників ,які мають великі пускові струми

Також встановлення автомату на кожну опору економічно не вигідно і технічно складно.

Ви можете зауважити, що навіщо потрібен захист для кожного світильника?

Одна з вимог будь-якого захисту-селективність, відключиться освітлення всіє вулиці, чи тільки згорить запобіжник і відключиться один світильник, погодьтеся різниця є

Технічна експлуатація при такій схемі значно спрощується і чергові електромонтери мене підтримають, виявити світильник який є джерелом короткого замикання можна легко і швидко

Друга особливість-це заземлення кожного світильника на арматуру опори або на повторне заземлення, що забезпечує електробезпеку персоналу який обслуговує мережі освітлення у першу чергу та звичайних людей у містах де опори переважно металеві

Це основна інформація по повітряним лініям освітлення

Далі давайте розглянемо, що пропонують інженери СІКАМ Україна для кабельних мереж освітлення, для цього давайте знову повернемося до Правил улаштування електроустановок, до пункту на який я вже посилався 6.3.14

У якому говориться,що у системах освітлення зазвичай використовується система TN-C.

Тобто система TN-C, не обов’язкова, і це підтверджує п.6.1.33 у якому йдеться що освітлювальні мережі дозволено виконувати з системами заземлення TN-C-S, TN-S, TT  та IT

Тому пропонується електропостачання за допомогою системи заземлення ТТ?

Чому саме ТТ, тому що TN-C-S та TN-S будуть коштувати набагато більше і є вже готові европейські стандарти,які мають довге практичне застосування, наприклад французький NF-C 17-200 який діє з 2016 року.

У цьому стандарті є безліч рішень з якими я вам рекомендую  ознайомитися при бажанні

Не буду зупинятися на кожному, тому що для цього потрібно набагато більше часу

Давайте розглянемо практичне рішення від фахівців СІКАМ Україна які вони застовували у місті Одеса.

Ось воно, система заземлення ТТ, живлення кабельної лінії від електрощита відбувається обов’язково через ПЗВ(це вимога п.1.7.81 ПУЕ), а на кожен світильник 1 класу встановлюється запобіжник на фазний провід та приєднується заземлюючий захисний провідник до корпусу світильника та сама опора від індивідульного окремого заземлювача кожної опори.

Для світильників 2 класу живлення кабельної лінії відбувається так само,а от на світильник подається фаза через запобіжник і заземлюється опора від контуру заземлення.

Тепер відповіді на можливі запитання, який вигляд має бути у контуру заземлення і яким повинен бути його  опір.

Насамперед для контуру заземлення потрібно розглядати природні заземлювачі, простими словами,якщо під час  монтажу опори є закладні,а вони є, це залізобетонні конструкції то воні повинні бути використанні у першу чергу.

Тобто у більшості випадків,не обов’язкові наприклад комплекти модульного заземлення

Але що потрібно обов’язково зробити, це перевірити опір, тобто наявність контуру заземлення.

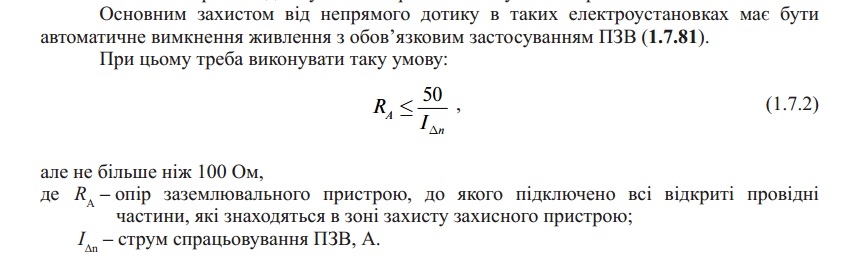

Для системи заземлення ТТ опір має бути не більш ніж 100 Ом і розраховується за формулою,яка наведена у п.1.7.62 ПУЕ і залежить від струму спрацювання ПЗВ яке є захистом від непрямого дотику.

Я Ще раз  мушу звернути вашу увагу на те що, в не залежності від того де виконуються роботи у будинку,на підприємстві, для освітлення великого міста-правила єдині для усіх

Досить часто я відповідаю на коментарі електриків на кшталт «Я працюю в приватному секторі і мені не потрібні ці правила»

Але безпека для кожної людини важлива всюди-на вулиці, на роботі,а особливо вдома

Тому ще одна вам порада «Не майте справу з «майстрами на всі руки»-шукайте профессіоналів.

Це не реклама-це просто дружня порада
