Схема подключения проходного выключателя

Электромонтаж,электрик,ремонт электропроводки,Киев,Одесса,Днепр,Харьков,Житомир,Винница

Проходной выключатель (он-же перекидной, дублирующий или

переключатель) внешне мало чем отличается от обычного выключателя – это большее количество контактов. Одноклавишный проходной выключатель (переключатель) имеет 3 контакта, двухклавишный – 6 (состоит из двух независимых одноклавишных переключателей).

В отличие от обычного выключателя, контакт которого просто разрывает цепь, контакты проходного выключателя (переключателя) при нажатии на клавишу  перекидываются на другие контакты, создавая новую цепь. Именно поэтомупроходные выключатели часто называют перекидными.

Эта особенность проходных выключателей позволяет использовать  их для управления одним источником освещения с разных (2х и более) мест. Пример: зайдя в квартиру (дом) включили свет нажав клавишу проходного выключателя, установленного у двери, разулись, разделись, прошли по коридору, в конце которого установлен второй - выключили; или в спальне, установив проходные выключатели у входа и возле кровати (на расстоянии вытянутой руки).

Кроме очевидных удобств, применение переключателей позволяет существенно сэкономить электроэнергию.

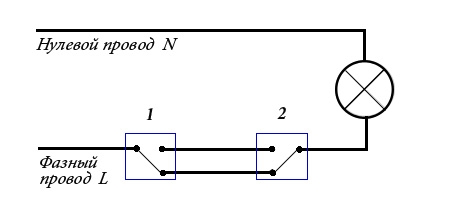

Схема подключения двух проходных выключателей (1 и 2):
